與工件接觸時

，激光焊接槍無安全地鎖信號該怎么解決

？

當我們在操作激光焊接機設備時，出現焊接槍與工件接觸時，檢測頁【安全地鎖信號】顯示為灰色，該

如何解決呢？

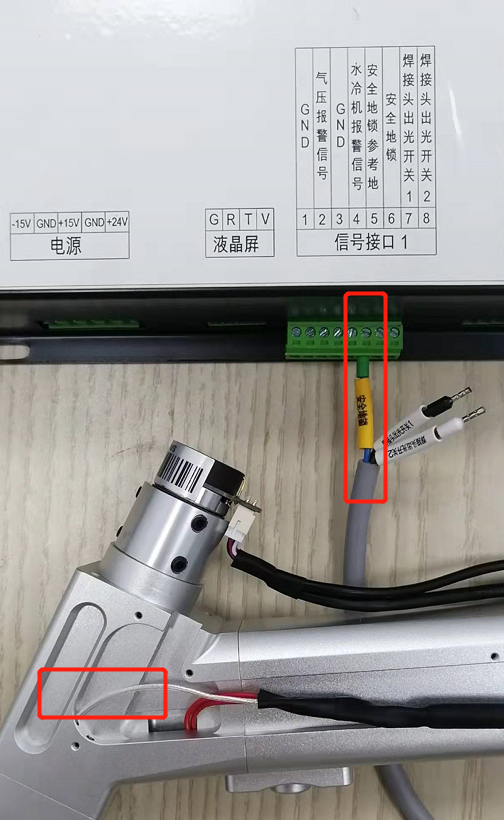

首先我們來分析出現這種情況的因素，焊接槍與工件接觸時，信號接口一的5/6腳應導通狀態，當出現斷路或主板內部問題，則顯示為灰色，結構如下圖邏輯

5腳連到安全地鎖夾頭，與工件接觸

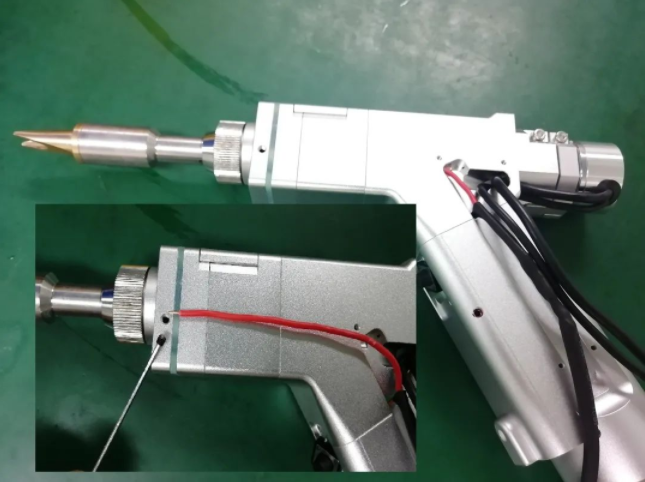

6腳通過三芯線連接到焊接槍槍頭



那么遇到激光焊接槍與工件接觸時，無安全地鎖信號該怎么解決？
1、同時測試扳機信號是否正常，個別情況為航空插口松動，會導致兩個信號都沒有，航插位于焊接槍的線往后80cm處；

2、直接短接信號接口一的5/6腳，如導通則主板沒問題，繼續下一步的檢查；

3、測量安全地鎖夾子到5腳的通斷；

4、測量銅嘴到6腳的通斷，個別情況為線斷了，可使用萬用表測量信號通斷。
